紧凑型接收器（AMC-I）
紧凑型接收器（AMC-I）
VDI在标准频谱分析仪扩展模块（SAX）基础上，推出新一代集成MixAMC模块，以紧凑封装提供业界领先的毫米波/太赫兹下变频性能。该系列专为信号下变频设计（暂不支持频谱分析仪扩展模式），采用低频本振输入（<20GHz）并配置独立中频输出端口，支持宽中频带宽。
核心技术参数
工作模式：纯下变频（THz→IF）
本振输入：
- 频率范围：<20GHz
- 接口类型：2.9mm(f)
- 标准配置损伤阈值：6dBm（特殊倍频因子需咨询）
中频输出：
- 带宽：100kHz-40GHz（标配放大器增益12dB@300MHz）
- 转换损耗：基准值@322.5MHz，每10GHz增加~1.5dB
技术说明
供电与散热
- 需用户提供工作电压
- 标配散热器与风扇（可拆卸，拆卸后需确保外壳温度≤45°C）
中频放大器选项
- 保留放大器：ESD防护完善，推荐常规使用
- 移除放大器（订单型号加"-N"后缀）：
• IF端口极敏感ESD
• 例：WR10MixAMC-I-N
测试端口
- 标准版不含测试端口（可选配1"/2"延伸器，需另询价）
可选配件
- 精密射频衰减器（0-30dB可调）
- 喇叭天线
- 波导测试端口延伸器（1"/2"规格）

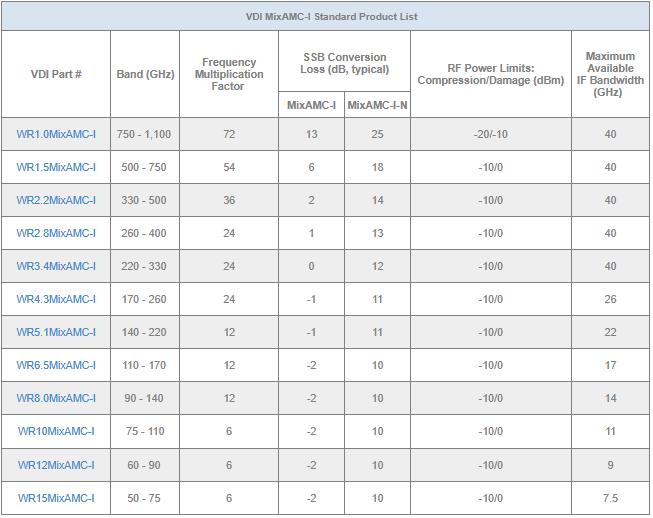

技术参数
- 集成MixAMC
有关更多信息，请联系sales@matrix-system.com.cn。
Download： MixAMC-I Product Manual
