天线近场测量是用一个特性已知的探头,在离开待测天线几个波长的近场区域内某一平面或曲面上进行扫描,测得天线在这一平面上辐射近场的幅度和相位分布随位置变化的关系,并经过快速傅里叶变换后来获得天线的远场特性的测量方法。
铭剑电子天线近场测量系统可以配置工业机器人(多轴机械臂近场扫描系统)作为探头运动的执行机构,通过对多轴机器人的精确控制,可以实现探头在任一平面或曲面上采集数据,从而可以实现平面、柱面、球面甚至自定义曲面的扫描,解决了传统扫描架功能单一的问题。此外,传统的平面、柱面、球面测试扫描架也可以进行定制。
系统组成

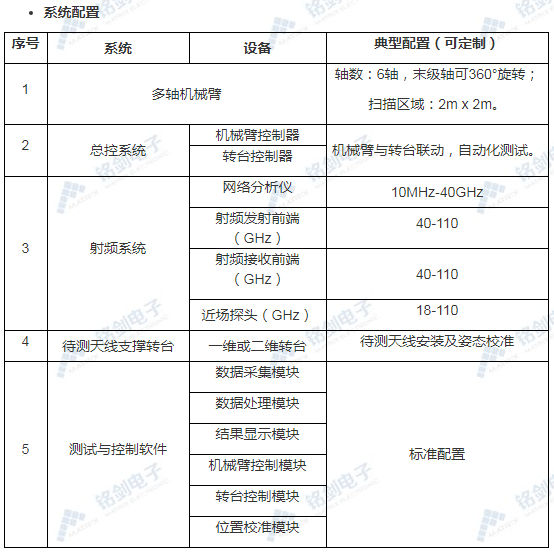

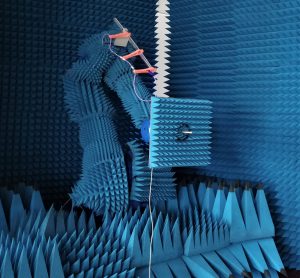

多轴机械臂近场扫描系统由多轴机械臂、总控系统、射频系统、待测天线支撑转台、测试与控制软件等组成,配套吸波暗室、矢网完成天线近场测试。其中多轴机械臂及天线支撑转台可根据不同大小、不同类型的被测天线等具体需求进行定制,下图为本系统现场照片。
系统指标

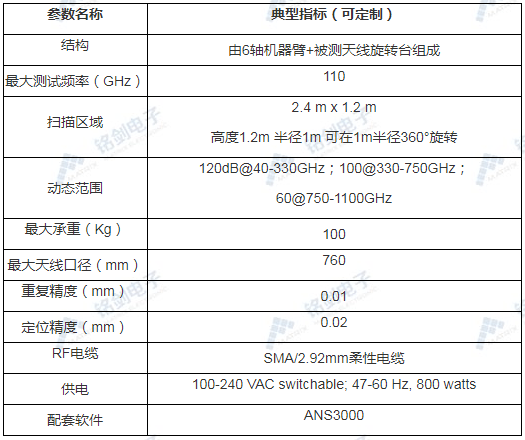

下表为系统典型指标,可进行定制。
