信号发生器扩展模块SGX

Download Datasheet

Request Quote

 矢量网络分析仪扩展器SGX

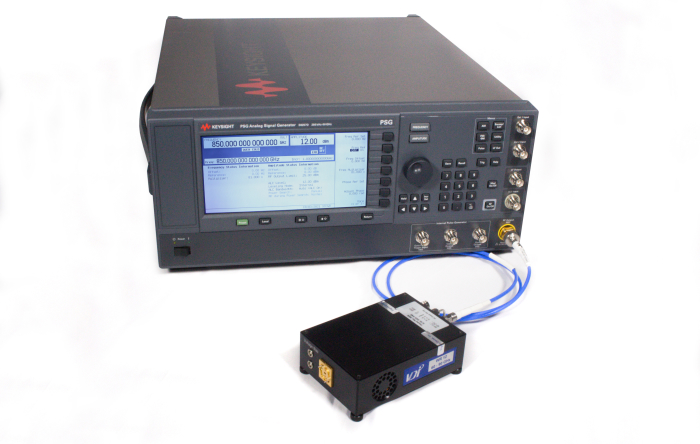

 VDI公司的信号发生器扩展模块（SGX）提供高性能的频率扩展功能，可将微波信号发生器的输出范围延伸至太赫兹（THz）频段。VDI SGX模块提供完整的波导频段覆盖，现有型号涵盖WR15（50至75 GHz）至WM-164（1.1至1.5 THz），更多频段正在开发中。该即用型可扫频解决方案兼容所有满足输入频率和功率要求的微波信号发生器。

 部分模块可配置快速可更换组件，以实现更宽的频率覆盖范围。点击此处联系VDI获取更多信息。

 标准特性

 - 全波导频段覆盖

 - 高测试端口功率

 - 典型谐波抑制优于-20dBc

 - TTL控制ON/OFF调制（最高约kHz）

 - 电压控制射频功率调节

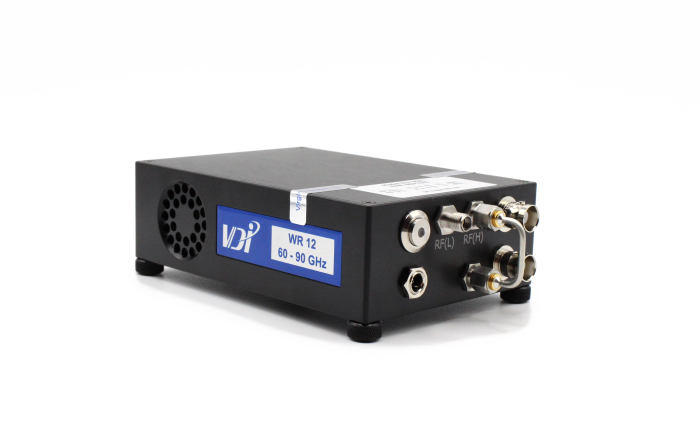

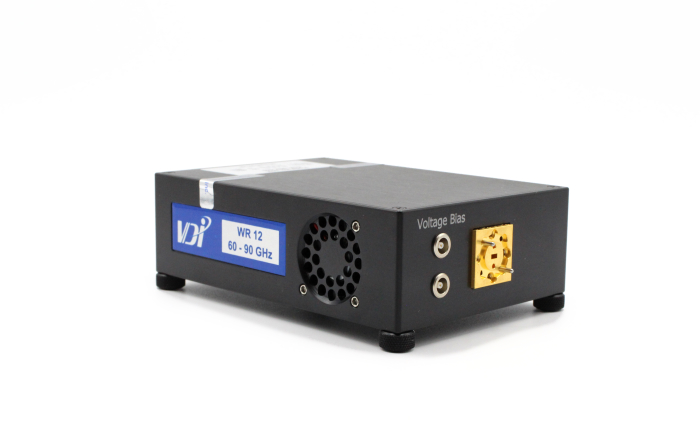

 - 5英寸×3.5英寸×1.5英寸外壳，适合独立运行或安装在光学平台及探针台上

 - 标配9V直流电源

 可选配置

 - 外接微米级可调衰减器（约0-30dB）

 - 自由空间耦合用输出喇叭天线

 - 波导测试端口延长段（可选1英寸和2英寸）

 - 增强型幅度调制速率（最高约300 MHz，需额外配置PIN开关，仅适用于部分Mini SGX模块，详情请联系sales@matrix-system.com.cn）

 - 射频电缆

有关更多信息，请联系sales@matrix-system.com.cn。

Download：SGX-M (Mini SGX) Product Manual
