定制发射器
VDI提供多种毫米波发射系统，覆盖50GHz至约3THz频段。这些系统整合了VDI的倍频器，并搭配商用放大器及/或微波信号源/振荡器。
VDI发射系统主要分为两类：
1.放大器/倍频器链（AMC）
- 需客户提供低频输入信号（通常＜20 GHz，10dBm）。

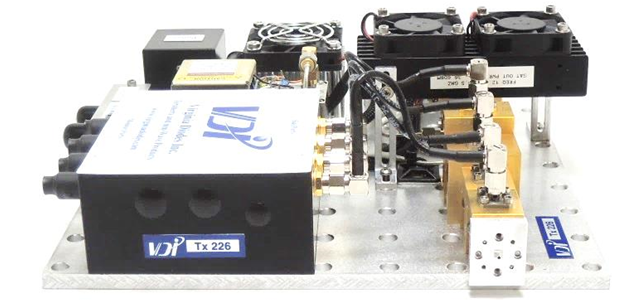

2. 集成发射器（Tx）
- 将AMC与低频信号源集成为一体。
发射系统可设计为高功率型或全波导带宽型。高功率系统采用VDI的D系列倍频器（如D52、D102等），以实现最高倍频效率和功率承载能力；全波导带宽系统则使用VDI的WR系列倍频器或三倍频器，虽效率较低但具备宽带特性。
VDI AMC与Tx的标准特性包括：

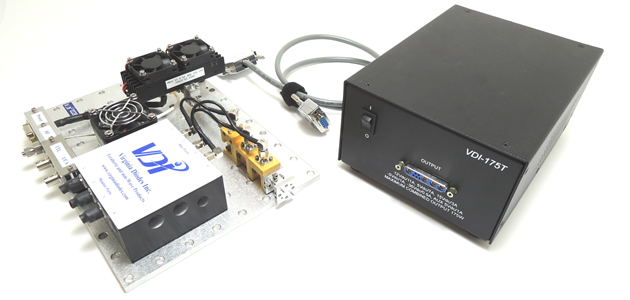

- 单开关直流电源及电缆
- 电子输出功率控制（0-5 VDC输入）
- 电子TTL幅度调制（AM）
- 开放式板载设计，预留光学安装孔位
标准放大器/倍频器链
VDI信号发生器扩展模块（SGX）
- SGX系列放大器/倍频器链采用8"×5"×3"黑色封装，提供全波导带宽覆盖，可将传统信号发生器扩展至毫米波及太赫兹频段。
SGX模块覆盖范围：170-1100 GHz或140-900 GHz
- 客户可选择模块化SGX设计，支持快速更换组件。此配置覆盖多频段且实现即插即用操作。

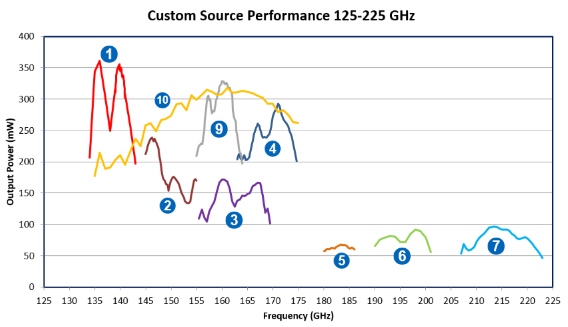

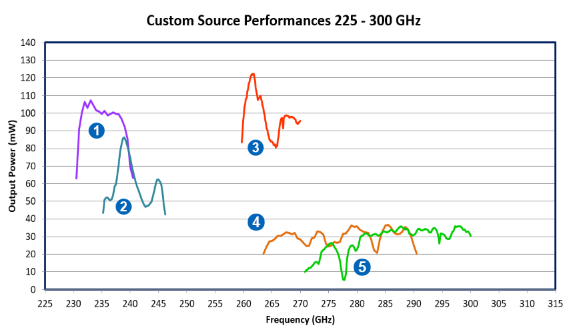

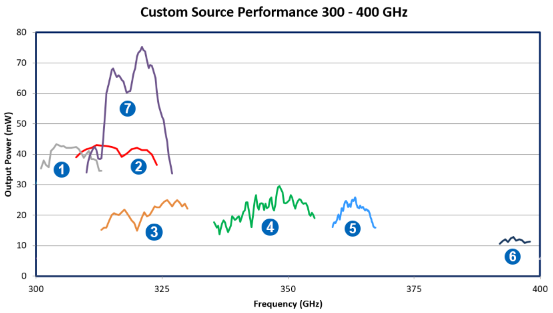

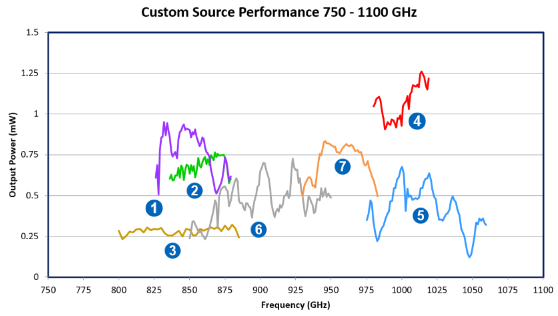

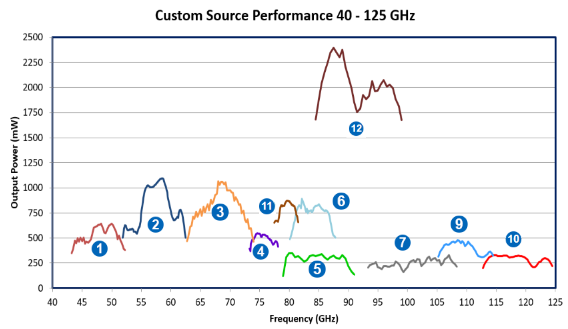

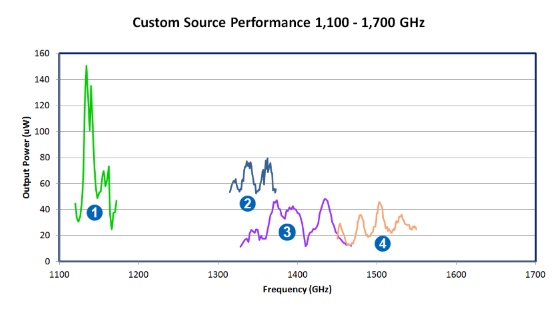

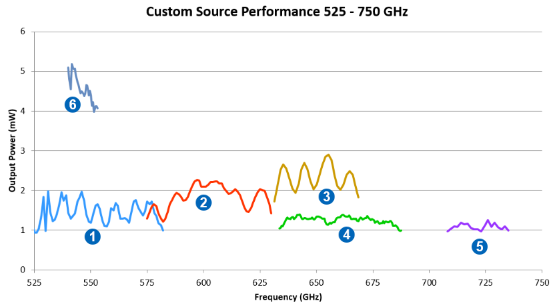

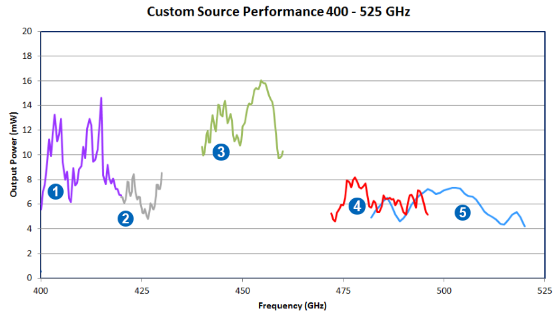

以下图表为客户提供了 VDI 开发的自定义源的一些示例。这只是 VDI 功能的一小部分。VDI 继续改进输出功率和带宽。请联系sales@matrix-system.com.cn，告知您的输出频率和输出功率要求。
